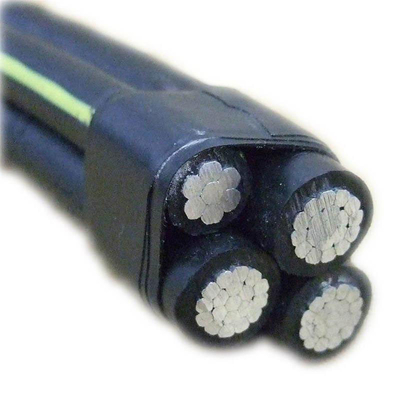

AAC ACSR Cabo Aéreo Agrupado Cabo ABC XLPE / PVC Isolado

AAC ACSR Cable Aerial Bunched ABC Cable XLPE / PVC Isolado

3Condutor:

4. O cabo de descarga de serviço cumpre ou excede as seguintes especificações:

1) Arame de alumínio,1350-H19 para fins elétricos;

2) Condutores de alumínio, de filamento concentrico;

3) Condutor de alumínio, Concentric-Lay-Stranded, Reforçado de aço revestido ((ACSR);

4) Condutores 6201-T81 com filamentos de colocação concêntrica;

5) O cabo de descarga de serviço cumpre ou excede todos os requisitos aplicáveis da norma ANSI/ICEA S-76-474;

5Características do cabo:

1) Tempo máximo de funcionamento do condutor:

A temperatura do PVC ou PE isolado não deve exceder 70°C, a temperatura do XLPE isolado não deve exceder 90°C;

2) A temperatura de instalação não deve ser inferior a -20°C;

3) raio de flexão admissível:

Quando o diâmetro global ((D) for inferior a 25 mm, deve ser não inferior a 4D;

Quando o diâmetro total ((D) for igual ou superior a 25 mm, deve ser não inferior a 6D;

Serviço Triplex Drop

Serviço Duplex
