Cabo condutor de alumínio ACSR 1/0AWG 2/0AWG usado para linhas de transmissão aéreas
|
Código
Nome
|
Encordoamento e Diâmetro do Fio |
Geral
Diâmetro
|
Seccional
Área
|
Peso |
Ruptura
Carga
|
Resistência CC a 20℃ |
Corrente
Classificação
|
| Alumínio |
Aço |
| Nº/mm |
Nº/mm |
mm |
mm2 |
kg/km |
kN |
Ω/Km |
A |
| Turkey |
6/1.68 |
1/1.68 |
5.04 |
13.3 |
53.8 |
5.4 |
2.157 |
105 |
| Swan |
6/2.12 |
1/2.12 |
6.36 |
21.18 |
85.7 |
8.4 |
1.356 |
140 |
| Swanate |
7/1.96 |
1/2.61 |
6.53 |
21.12 |
99.8 |
10.7 |
1.356 |
140 |
| Sparrow |
6/2.67 |
1/2.67 |
8.01 |
33.59 |
136.0 |
12.9 |
0.853 |
184 |
| Raven |
6/3.37 |
1/3.37 |
10.11 |
53.52 |
216.6 |
19.8 |
0.5364 |
242 |
| Quail |
6/3.78 |
1/3.78 |
11.34 |
67.32 |
272.6 |
23.7 |
0.4255 |
276 |
| Penguin |
6/4.77 |
1/4.77 |
14.31 |
107.2 |
434.0 |
37.7 |
0.2676 |
357 |
| Linnet |
26/2.89 |
7/2.25 |
18.31 |
170.55 |
689.6 |
65 |
0.1699 |
529 |
| Hawk |
26/3.44 |
7/2.67 |
21.77 |
241.65 |
975.2 |
89.7 |
0.1199 |
659 |
| Dove |
26/3.72 |
7/2.89 |
23.55 |
282.59 |
1141 |
103.1 |
0.1028 |
726 |
| Grosbeak |
26/3.97 |
7/3.09 |
25.15 |
321.84 |
1301.1 |
115.5 |
0.8989 |
789 |
| Condor |
54/3.08 |
7/3.08 |
27.72 |
402.33 |
1520.9 |
127 |
0.07192 |
889 |
| Rail |
45/3.7 |
7/2.47 |
29.61 |
483.84 |
1600.4 |
114.8 |
0.05994 |
993 |
| Finch |
54/3.65 |
19/2.19 |
32.85 |
565.03 |
2124.7 |
177.7 |
0.05161 |
1093 |
Usado como condutor de transmissão aéreo nu e como condutor de distribuição primário e secundário e suporte de mensageiro. ACSR oferece resistência ideal para o projeto da linha. O encordoamento variável do núcleo de aço permite que a resistência desejada seja alcançada sem sacrificar a capacidade de condução.
Aplicações
Usado como cabo de transmissão aéreo nu e como cabo de distribuição primário e secundário. ACSR oferece resistência ideal para o projeto da linha. O encordoamento variável do núcleo de aço permite que a resistência desejada seja alcançada sem sacrificar a capacidade de condução.

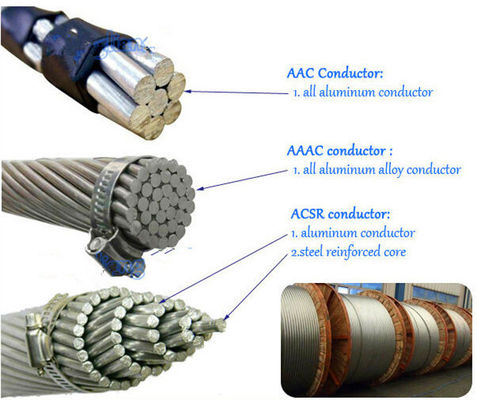

Construção
Fios de liga de alumínio 1350-H-19, torcidos concentricamente em torno de um núcleo de aço. O fio do núcleo para ACSR está disponível com galvanização classe A, B ou C; revestido de alumínio ""aluminizado"" (AZ); Ou revestido de alumínio (AW). Proteção adicional contra corrosão está disponível através da aplicação de graxa ao núcleo ou infusão do cabo completo com graxa.
Especificações
O condutor nu ACSR atende ou excede as seguintes especificações ASTM:
B-230 Fio de alumínio, 1350-H19 para fins elétricos
B-231 Condutores de alumínio, torcidos em camadas concêntricas
B-232 Condutores de alumínio, torcidos em camadas concêntricas, reforçados com aço revestido (ACSR)
B-341 Fio de núcleo de aço revestido de alumínio para condutores de alumínio, reforçado com aço (ACSR/AW)
B-498 Fio de núcleo de aço revestido de zinco para condutores de alumínio, reforçado com aço (ACSR/AZ)
B-500 Núcleo de aço torcido revestido de zinco e alumínio para condutores de alumínio, reforçado com aço (ACSR)
Notas
A resistência é calculada usando incrementos padrão ASTM de encordoamento e condutividade do metal de 61,2% IACS para EC (1350) e 8% IACS para aço. A resistência CA (60Hz) inclui um fator de perda por histerese dependente da corrente para construções de 1 e 3 camadas.
As classificações de corrente são baseadas na temperatura do condutor de 75oC, ambiente de 25oC, vento de 2 pés/s, sol de 96/watts/sq. Ft, 0,5 coeficientes de emissividade e absorção.
Palavras-código
Grouse, Petrel, Minorca, Guinea, Dorking, Cochin, Dotterel, Leghorn, Egret, Redwing, Mallard, Finch, Grackle, Pheasant, Martin, Falcon, Chukar, Ruddy, Canary, Bluebird, Turkey, Swan, Sparrow, Robin, Raven, Quail, Pigeon, Penguin, Swanate, Sparate, Waxwing, Merlin, Chickadee, Pelican, Osprey, Kingbird, Swift, Coot, Brant, Flicker, Parakeet, Peacock, Rook, Flamingo, Stilt, Partridge, Ostrich, Linnet, Ibis, Hawk, Dove, Squab, Grosbeak, Gannet, Starling, Drake, Oriole, Lark, Hen, Eagle, Wood Duck, Scoter, Tern, Rail, Ortolan, Bluejay, Bunting, Bittern, Bobolink, Lapwing, Condor, Cardinal, Curlew, Kiwi, Teal, Dipper.
Condutor
Cabo de alumínio com alma de aço (LGJ) ACSR para linha de transmissão de energia
Alma de Aço
Fio de aço galvanizado (revestido de zinco), sólido ou torcido concentricamente
Aplicação
Usado como transmissão aérea nua e como cabo de distribuição primário e secundário. ACSR oferece resistência ideal para o projeto da linha. O encordoamento variável do núcleo de aço permite que a resistência desejada seja alcançada sem sacrificar a capacidade de condução.
Instalação
Recomenda-se que as instruções de instalação indicadas pelo Código Elétrico Local, ou qualquer equivalente, sejam seguidas, para que a proteção das pessoas e a integridade do produto não sejam afetadas por deficiências na instalação.
