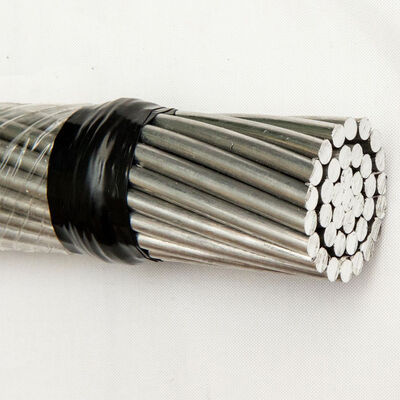

Condutores de liga de alumínio totalmente de alumínio, nus, encordoados, para linhas de transmissão aéreas AAAC 10mm 15mm 20mm

Condutores de Liga de Alumínio Nu, Encalhados, para Linhas de Transmissão Aérea AAAC 10mm 15mm 20mm

“Liga de Alumínio” :
Não é alumínio puro comum, mas uma liga de alumínio feita pela fusão de alumínio com uma pequena quantidade de outros metais, como magnésio, silício, ferro, etc.
Este tratamento de liga melhora muito as propriedades mecânicas do material, permitindo que ele mantenha a excelente condutividade e as características de leveza do alumínio, aumentando significativamente sua resistência e resistência ao calor.
“Condutor” :
AAAC é geralmente feito torcendo vários fios de liga de alumínio sem um núcleo de aço no centro. Esta estrutura torcida proporciona flexibilidade e a área de seção transversal necessária.

Desempenho em Serviço

(1). A temperatura de operação de longo tempo permissível para o condutor aéreo é de 70oC.

(2). Na circunstância de ocorrência de clima raro e baixa taxa de cobertura de gelo em áreas de gelo pesado, a maior tensão do cabo no ponto mais baixo da flecha não deve exceder 60% da potência destrutiva de curto prazo.

(3). Ao conectar os condutores, o condutor ao lado do tubo de conexão não pode ser proeminente. Caso contrário, a força nos condutores em operação será desequilibrada. Após a instalação dos conectores, o tubo de conexão deve ser pintado com verniz à prova de umidade para protegê-lo da corrosão.

(4). Durante a instalação, a tensão de queda do arco de todos os condutores deve ser a mesma. Dentro da distância permissível de cruzamento de edifícios ou queda no solo, a tensão pode ser 10-15% maior que a tensão regular.

Padrão de Material De Condutor de Liga de Alumínio

(1). O condutor de alumínio duro usado para AAC e ACSR está em conformidade com o padrão GB/T 17048-1997 (equivalente a IEC 60889:1987).

(2). O fio de aço revestido de zinco usado para ACSR está em conformidade com a IEC 60888:1987.

(3). A produção pode ser organizada de acordo com os requisitos dos clientes para o padrão do material, etc.

Construção do Condutor de Alumínio e Condutor de Alumínio Reforçado com Aço

PARÂMETROS DE CONSTRUÇÃO do condutor de liga de alumínio 2/0 AWG

(*) Nota: Os valores da classificação de corrente mencionados na tabela acima são baseados na velocidade do vento de 0,6 metro/segundo, radiação de calor solar de 1200 watts/metro2, temperatura ambiente de 50° C e temperatura do condutor de 80°C.

Aplicações:

Os condutores AAAC são usados principalmente em:
