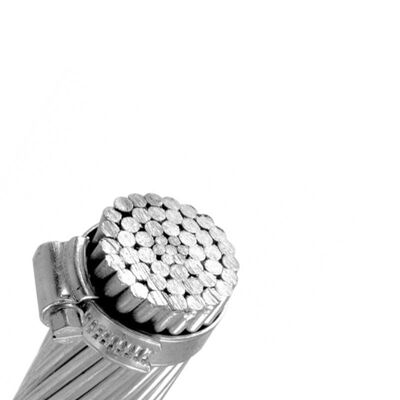

Cabo Condutor Nu AAAC Construa Redes Mais Fortes com Condutores de Liga de Alumínio

O fio de alumínio trançado de liga (AAAC) refere-se a um produto de fio trançado no qual todos os fios são compostos de fio de liga de alumínio e pertence ao tipo de fio usado no campo de transmissão e distribuição de energia. Este produto é usado principalmente em cenários como linhas aéreas de energia, com níveis de tensão que cobrem campos de transmissão de alta tensão ou ultra-alta tensão de 110kV e acima [3]. Seu material de liga de alumínio é composto de silício (0,50%~0,60%), magnésio (0,65%~0,75%), alumínio (98-99%) e outros componentes, alcançando um equilíbrio entre alta resistência e alta condutividade através de proporções de elementos otimizadas. A estrutura do produto inclui tipos de camada única e multicamadas, e a resistência à corrosão por tensão pode ser aprimorada ajustando a porcentagem em massa de alumínio magnésio silício.

Desempenho em Serviço

(1). A temperatura de operação de longo tempo permissível para o condutor aéreo é de 70oC.

(2). Na circunstância de ocorrência de clima raro e baixa taxa de cobertura de gelo em áreas de gelo pesado, a maior tensão do cabo no ponto mais baixo da flecha não deve exceder 60% da potência destrutiva de curto tempo.

(3). Ao conectar os condutores, o condutor ao lado do tubo de conexão não pode ser proeminente. Caso contrário, a força nos condutores em operação será desequilibrada. Após a instalação dos conectores, o tubo de conexão deve ser pintado com verniz à prova de umidade para protegê-lo da corrosão.

(4). Durante a instalação, a tensão de queda do arco de todos os condutores deve ser a mesma. Dentro da distância permissível de cruzamento de edifícios ou queda no solo, a tensão pode ser 10-15% maior que a tensão regular.

As principais classificações de condutores nussão AAC (Condutor de Alumínio) , AAAC (Condutor de Liga de Alumínio) ou ACSR (Aço Condutor de Alumínio Reforçado).AAC é mais comumente encontrado em áreas urbanas com suportes frequentes e vãos curtos.Também é usado em regiões costeiras, onde o sal no ar pode causar corrosão - o fio de alumínio fornece resistência à corrosão - e especificado para uso na indústria ferroviária para eletrificação OHL.AAAC tende a ser especificado onde é necessária maior resistência mecânica e onde há uma característica de flecha reduzida.O ACSR, com seu reforço de aço, fornece resistência adicional e onde os vãos percorrem distâncias maiores, como através de rios.

PARÂMETROS DE CONSTRUÇÃO do condutor de liga de alumínio 2/0 AWG

(*) Nota: Os valores de classificação de corrente mencionados na tabela acima são baseados em velocidade do vento de 0,6 metro/segundo, radiação de calor solar de 1200 watts/metro2, temperatura ambiente de 50° C e temperatura do condutor de 80°C.

Aplicações:

• Áreas costeiras e altamente corrosivas: tornaram-se a configuração preferida ou padrão para novas linhas de transmissão nessas áreas.
• Rede de energia urbana e linhas de distribuição: Devido ao seu peso leve, estrutura compacta, aparência estética (sem poluição por corrosão do núcleo de aço) e impacto mínimo na corrosão eletrolítica das instalações metálicas circundantes, eles são cada vez mais usados em linhas aéreas de difícil acesso nas cidades.
• Zona de incêndio florestal: A temperatura do cordão de arco gerado por fios de liga de alumínio durante um curto-circuito é relativamente baixa e não é fácil inflamar a vegetação, o que tem certas vantagens de segurança contra incêndios.
