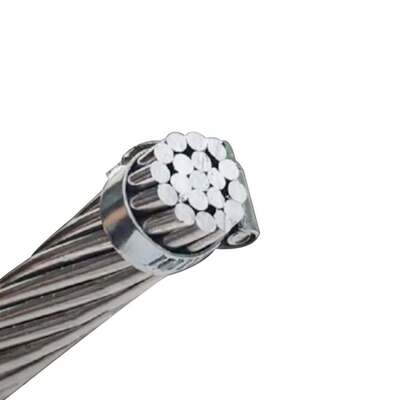

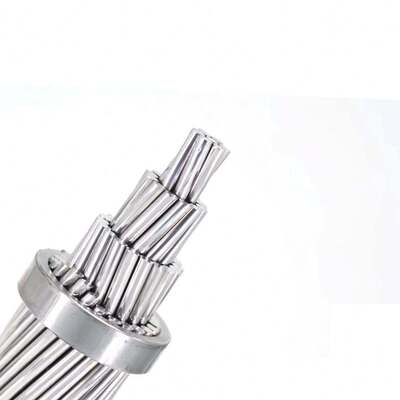

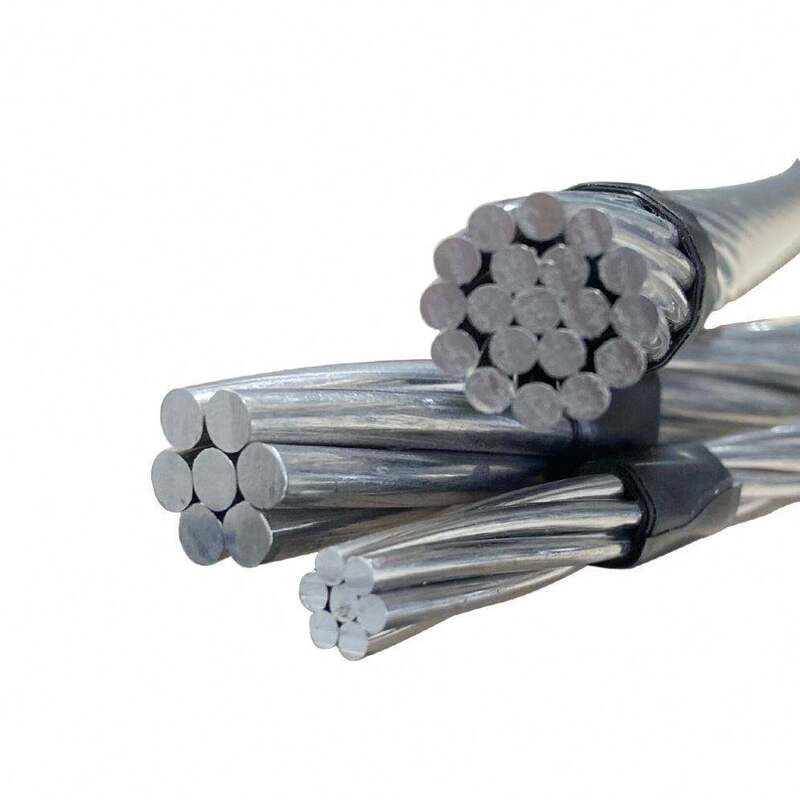

Construa Redes Mais Fortes com Condutores de Liga de Alumínio AAAC 25mm2 50mm2 95mm2 120mm2

Construa Redes Mais Fortes com Condutores de Liga de Alumínio AAAC 25mm2 50mm2 95mm2 120mm2

Desempenho do Serviço:

(1). A temperatura de operação de longo tempo permissível para o condutor aéreo é de 70oC.

(2). Na circunstância de ocorrência de clima raro e baixa taxa de cobertura de gelo em áreas com gelo intenso, a maior tensão do cabo no ponto mais baixo da flecha não deve exceder 60% da potência destrutiva de curto prazo.

(3). Ao conectar os condutores, o condutor ao lado do tubo de conexão não pode ser proeminente. Caso contrário, a força nos condutores em operação será desequilibrada. Após a instalação dos conectores, o tubo de conexão deve ser pintado com verniz à prova de umidade para protegê-lo da corrosão.

(4). Durante a instalação, a tensão de queda do arco de todos os condutores deve ser a mesma. Dentro da distância permissível de cruzamento de edifícios ou queda no solo, a tensão pode ser 10-15% maior que a tensão regular.

Conceito Central e Material:

O desempenho do AAAC depende crucialmente da liga de alumínio utilizada. As ligas mais comumente usadas internacionalmente são as séries de alumínio magnésio silício (Al Mg Si), devido ao seu excelente equilíbrio de resistência, conformabilidade e resistência à corrosão. As classes comuns incluem:

Liga 6201: Esta é a liga mais comumente usada pelo AAAC. Conhecida por sua combinação perfeita de alta resistência e boa condutividade (aproximadamente 53% IACS, padrão internacional de cobre recozido). Alta resistência é alcançada através de tratamento térmico especial (tratamento de solução + envelhecimento artificial).

Liga 6101: condutividade ligeiramente maior que a 6201 (cerca de 55-60% IACS), mas resistência ligeiramente menor. Comumente usado em situações em que é necessária maior condutividade e resistência mecânica ligeiramente menor.

Outras ligas: De acordo com requisitos especiais, como maior resistência ao calor (liga de alumínio zircônio) ou maior resistência, também pode haver outras ligas personalizadas.

PARÂMETROS DE CONSTRUÇÃO do condutor de liga de alumínio 2/0 AWG

(*) Nota: Os valores de classificação de corrente mencionados na tabela acima são baseados em velocidade do vento de 0,6 metro/segundo, radiação de calor solar de 1200 watts/metro2, temperatura ambiente de 50° C e temperatura do condutor de 80°C.

Aplicações:

• Ambientes Corrosivos: Litorais, conexões de parques eólicos offshore, áreas industriais químicas.

• Áreas que requerem construção leve: Terreno montanhoso, travessias de rios de longo vão (com projeto adequado), áreas com condições de solo fracas.

• Linhas de distribuição urbana: Valorizadas por sua compacidade, estética (sem manchas de ferrugem) e impacto reduzido da corrosão eletrolítica em estruturas próximas.

• Áreas propensas a incêndios florestais: Consideradas mais seguras, pois tendem a produzir gotículas fundidas de baixa temperatura durante condições de falha.

• Atualização/Recableamento de linha: Às vezes, pode substituir os condutores ACSR existentes com o mesmo diâmetro para aumentar a capacidade sem sobrecarregar as estruturas existentes, desde que a flecha seja meticulosamente recalculada.
