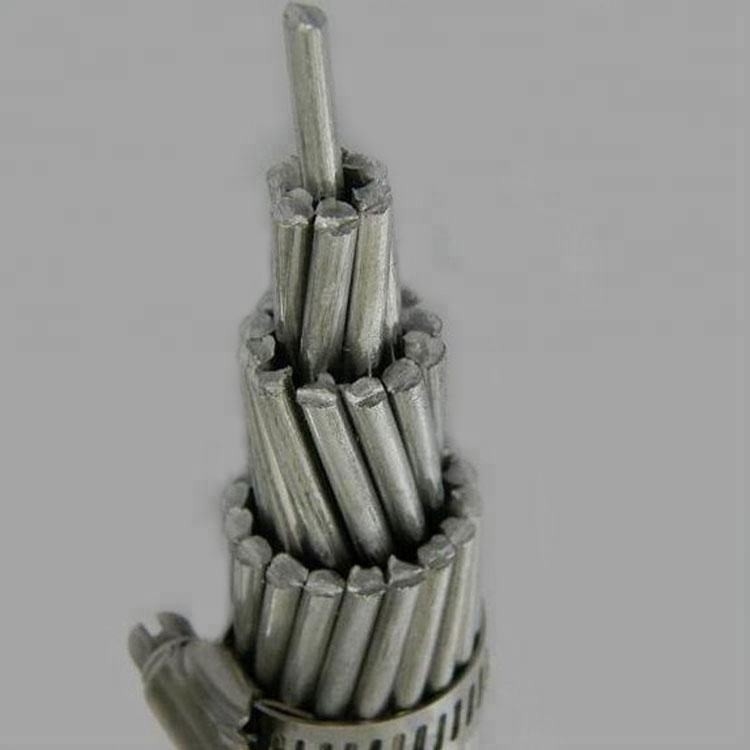

O condutor ACSR Rabbit é um tipo específico de cabo de aço reforçado com condutor de alumínio (ACSR) comumente usado na transmissão e distribuição de energia aérea.É projetado para aplicações onde tanto a condutividade elétrica quanto a resistência mecânica são cruciais.

Componentes e estrutura

1. Fios de alumínio:

   • Materiais: Alumínio 1350-H19 de tração dura.
   • Configuração: Normalmente composto por seis fios de alumínio envoltos helicoidamente em torno de um único fio de núcleo de aço.

2. Núcleo de aço:

   • Materiais: Geralmente aço galvanizado para resistência à corrosão.
   • Objetivo: Fornece uma elevada resistência à tração para suportar comprimentos longos e resistir a tensões mecânicas.

Especificações

• Tamanho normal: Os condutores ACSR Rabbit são geralmente especificados pela sua área nominal de secção transversal de alumínio e pelo diâmetro total.
• Tamanho do condutor: Comumente, o condutor Rabbit tem uma área de alumínio de cerca de 50,5 milímetros quadrados.
• Configuração de filamentos: Normalmente 6 fios de alumínio em torno de 1 fio de aço.
• Diâmetro global: Aproximadamente 9,02 mm

Propriedades elétricas e mecânicas

• Capacidade de carga de corrente: Os condutores ACSR Rabbit podem transportar cargas elétricas significativas, tornando-os adequados para aplicações de média a alta tensão.
• Força de quebrar: O núcleo de aço proporciona uma elevada resistência à tração, frequentemente na faixa de 13,32 kN (kiloNewtons), permitindo que o condutor atravesse longas distâncias entre as estruturas de suporte.
• Resistência: A resistência elétrica é relativamente baixa devido aos fios de alumínio, garantindo uma transmissão de energia eficiente com perdas mínimas.
